Strumenti a lancetta


Esempio di strumento replica Honda XR

Strumento multifunzione a lancetta.
Apprezzato per la grande visibilit immediata della lancetta durante la guida rispetto agli lcd.
Dotato di multiple funzioni selezionabili da pulsante remoto in ogni momento,
che mostrano sulla scala graduata varie funzioni: velocit , rpm, tensione, temperatura.

La strumento composto da un elettronica che gestisce lancetta e un piccolo lcd,
mentre l'estetica realizzata in base alle richieste o alle esigenze di replicare forme originali.

Lo strumento pensato come dispositivo indipendente,
ma possibile utilizzaro in abbinamento all'acquisizione dati con l'apposito cavo CAN bus.
Multifunction instrument with indicator.
Appreciated thank to the great visibility offered by the indicator while driving, compared to lcd ones .
With multiple functions selectable by a remote button in any moment,
to display the current value on the dial scale: speed, rpm, voltage, temperature.

The instrument is made of electronic components to control the indicator and a small lcd,
while the external case is made upon request or to fit the original shape.

The meter is a stand-alone instrument,
but it is possible to run it with the datalogger DPU with the specific CAN bus cable adapter.

Dettagli

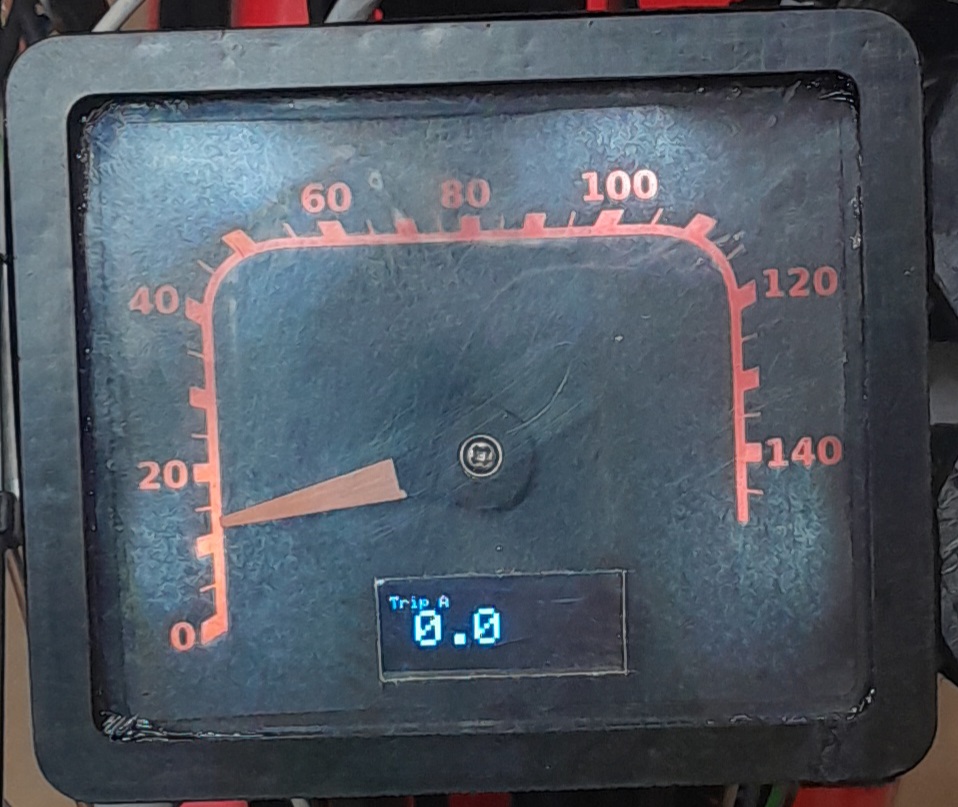

Velocit e parziale azzerato

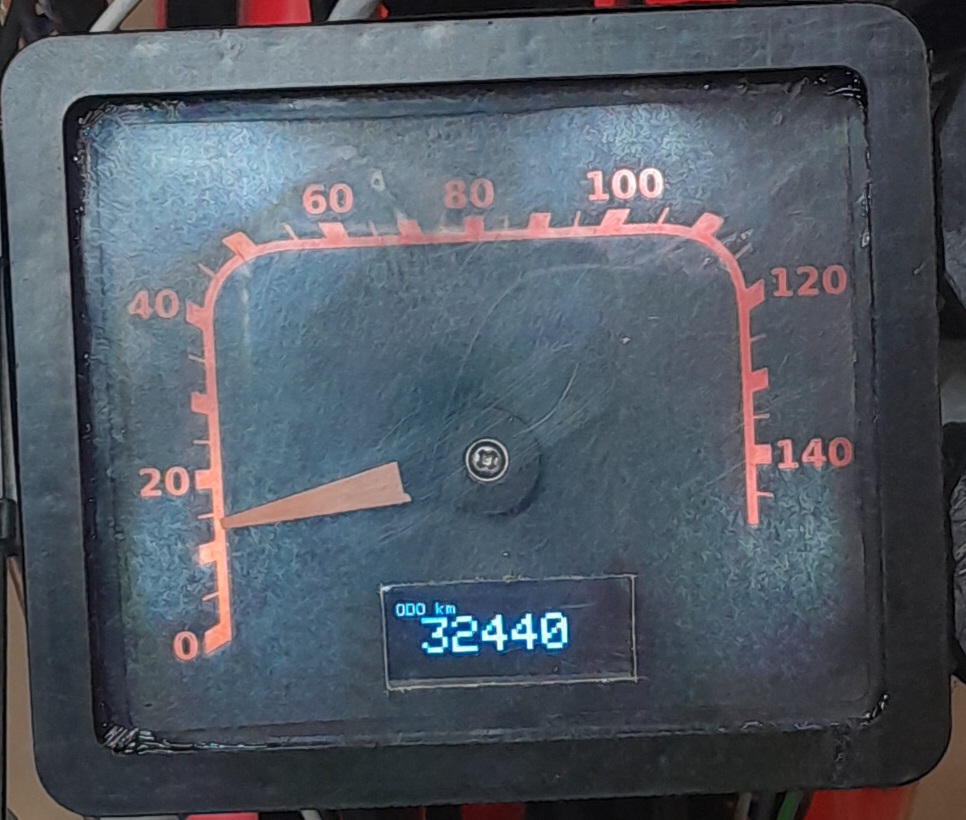

Velocit e totale km

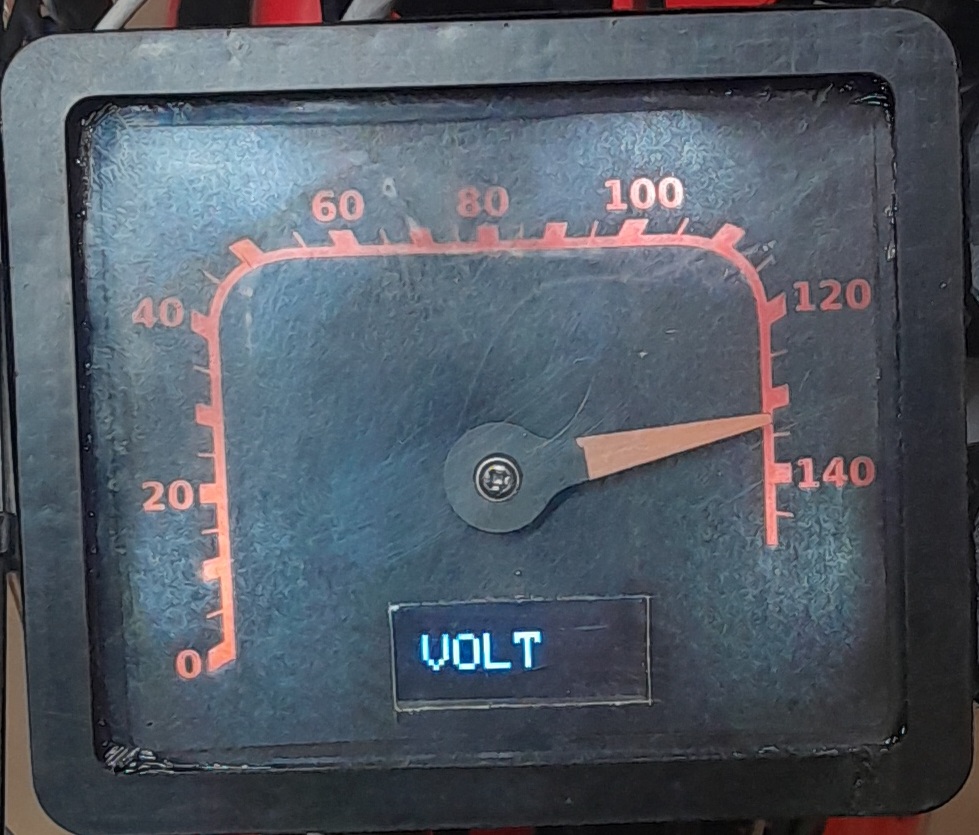

Tensione batteria, con allarme grafico se inferiore a 12.8 V

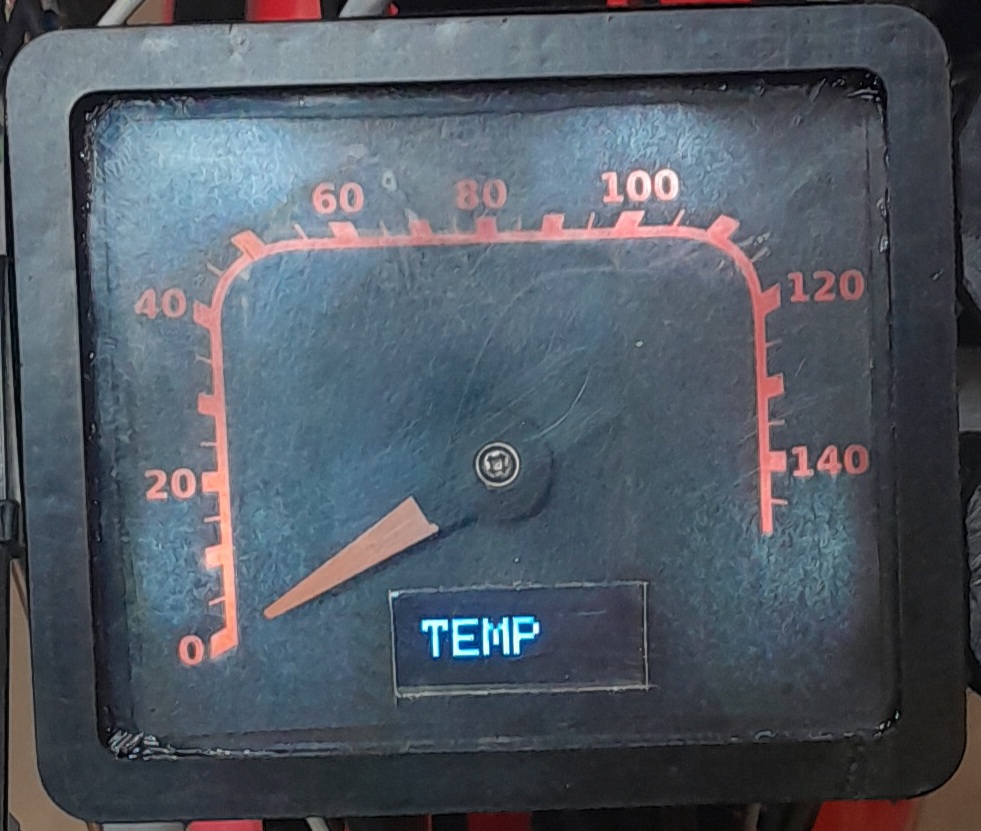

Temperatura motore in gradi

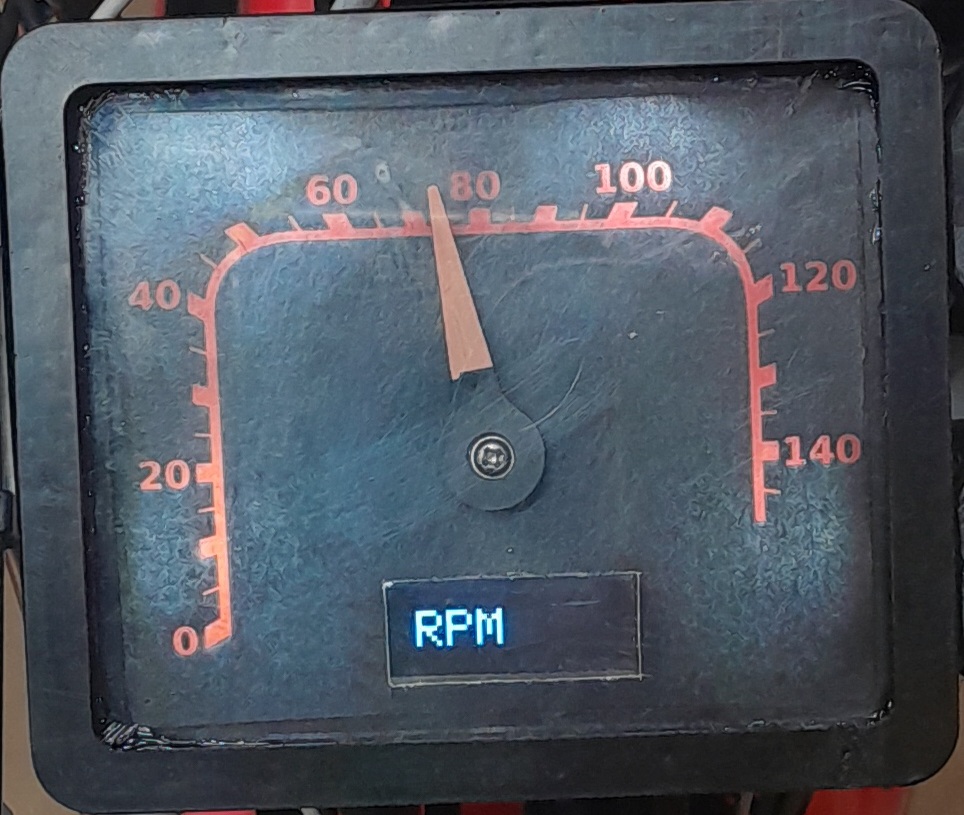

Giri motore in RPM X 100
Necessari beacon per segnali rpm e velocit
  • Tensione alimentazione: 12V
  • Segnali in ingresso: analogici 0 - 5V
  • Funzioni: Velocit , RPM, Temperatura motore, Volt, Contaore, Km parziali, Km totali
La scelta di base di utilizzare dei beacon esterni offre una grande vesatilit dello strumento,
grazie alla possibilit di scegliere quale sorgente dai dati utilizzare:
oppure associato al datalogger RC con il beacon CAN bus,
ed infine la possibilit di interfacciarlo con il protocollo OBD CAN (dove presente)
e di poter scegliere in ogni momento quale fonte dati utilizzare.
RC comunque disponibile a fornire una versione con beacon integrati come anche scocca personalizzata per progetti specifici.
Beacon for speed and rpm signal is mandatory.
  • Supply voltage: 12V
  • Input signals: Analog, 0 - 5
  • Functions: Speed, RPM, Engine Temperature, Volt, Hour meter, Trip distance, Odometer
THe feature of external beacon gives the instrument a great versatility,
thanks to the availability of diferent data source:
It can be installed as stand-alone instrument,
or mated with RC datalogger with CAN bus beacon,
or source the information from the vehicle can bus (where available).
It is possible to swith in any moment the data source.
Moreover, RC si available to offer instrument versions with integrated controller beacon and custom body shape for specific custom projects.
